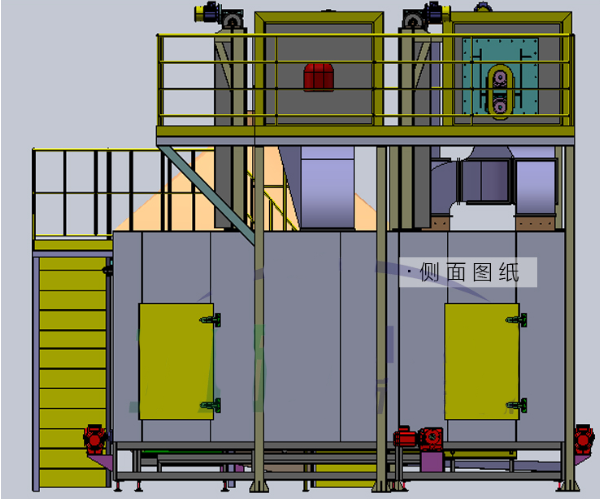

主要技术参数

设备设计占地

≤15m×7.9m×4.0m（长×宽×总高）；

操作1、2、3、4区尺寸

长9.8m×宽1.0m×高0.85m；

过渡1区尺寸

长2.2m×宽1.1m×高2.3m；

预热区尺寸

长2.2m×宽1.4m×高2.3m；

恒温加热1-6区尺寸

长11.90m×宽1.7m×高2.3m；

过渡2区尺寸

长2.00m×宽1.7m×高2.3m；

冷却（喷淋、沥水）区尺寸

长2.30m×宽2.0m×高2.3m；

加热炉设计温度

室温～200℃可调；

温度均匀度

≤±3℃（空载恒温测试范围内）；

温度控制

采用多段加热方式，加热区每段可单独控制加热温度；

设备表面温升

≤室温+15℃；（炉口、接缝出除外）

设备总功率

60KW；

废气排放口

￠100×3，自然排气，开度手动可调；

门结构

   加热炉进、出料口为气动提升门（达到效果：保温/断热/快速、轻松打开、关闭）；（达到效果：挡水/断热效果/防止水/水雾扩散）。

传动链速度

 加热区调速范围：调速范围6～15m/min；

输送轨道

采用P50.8大滚子链制作轨道+角铁；材质为304不锈钢；

传动链规格

采用P25.4链条制作输送，轨道上平面离地高度700mm，

冷却方式

冷水喷淋冷却，水温控制在10-15℃

冷却机组安装户外。冷却水箱安装户外。根据现场实际情况确定。

喷淋水过滤

采用三级过滤器，配水温表，流量表、水压表，过滤系统共两套，用一备一（不停线快速更换滤芯）管道自吸泵及电磁阀都采用并联连接，设备在喷淋水入口处增加净水过滤器，净水等级50um.提供一个滤芯，后续若更换由客户自行提供

喷淋电磁阀

采用FESTO/SMC电磁阀品牌（或同等级品牌）；

工件防撞装置

工件上料段设有限高及限宽检测光电开关检测装置，当工件在料盘中安放尺寸超过每边30mm时或者高度超过炉腔设计高度时，发出声光报警并切断传动电机，对工件进行保护。

料车跟踪

采用光电和接近开关采集、跟踪料车位置；

电 气 控 制 系 统

温度控制

西门子触摸屏+西门子PLC对整个程序进行控制，配温度模块，每个温区进行独立控制，用温控表控制，与PLC通讯。模块连续缓冲式输出控制加热器, 采用电力调整器控制的电流大小。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准；功能有PID自整定、自动恒温、自动计时、超温断电、漏电保护断路器、电机过载保护等功能，其它电器均是施耐德同等品牌。

温度显示

采用西门子PLC+西门子触摸屏，配感温元件。

感应器

采用机械/光电感应器，保证料架运行平稳。

安

全

保

护

系

统

配

置

1、超温报警系统

2、过电流保护：防止电机烧毁及跳脱。

3、电机与加热连锁装置：即先鼓风后加热。

4、控制线路保护：防止电路短路，造成意外。
